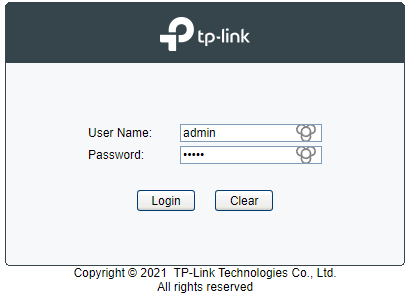

Логин/пароль admin

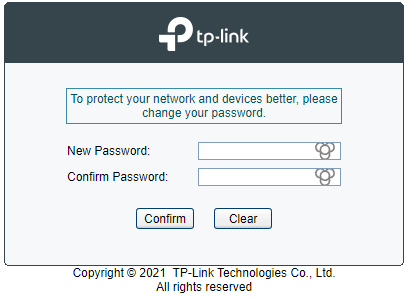

Придумаем пароль

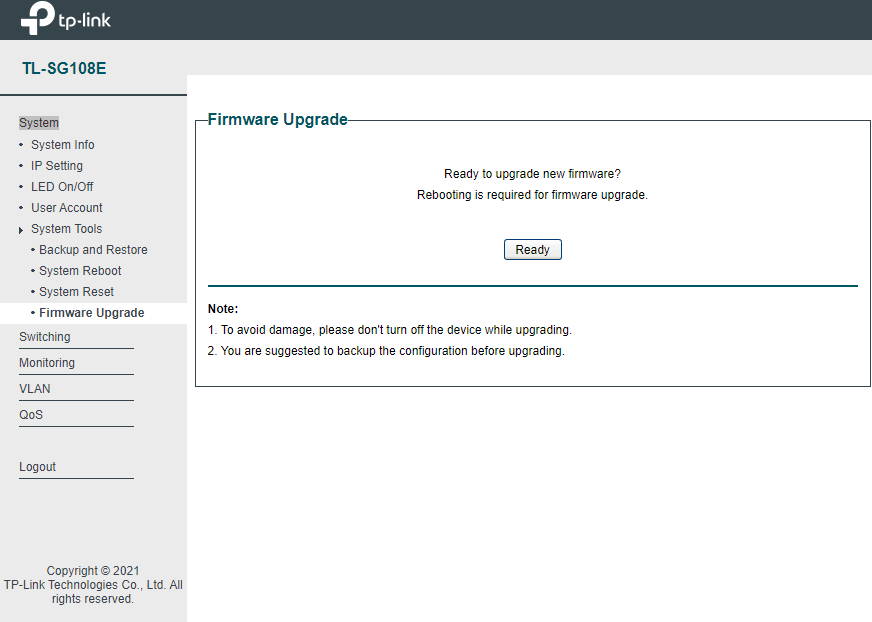

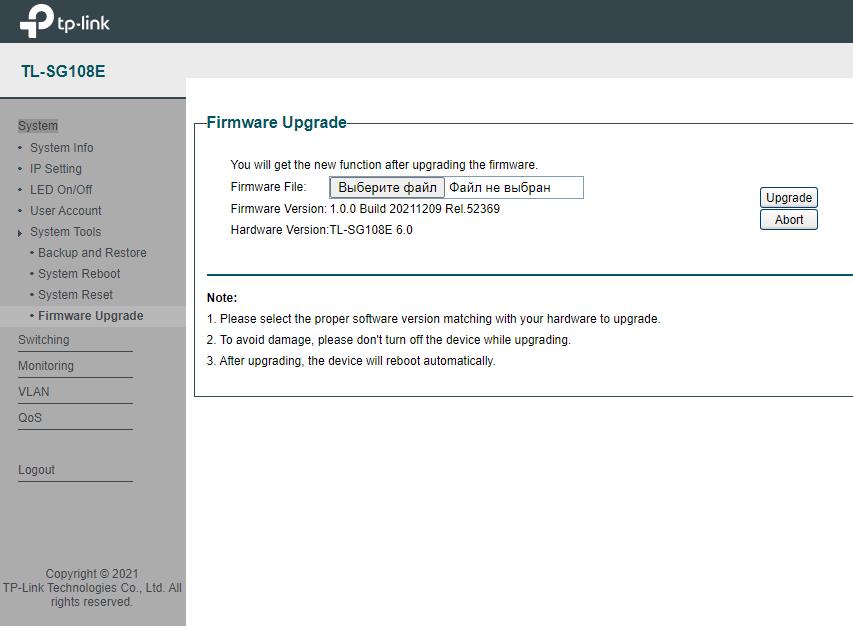

Обновляем)

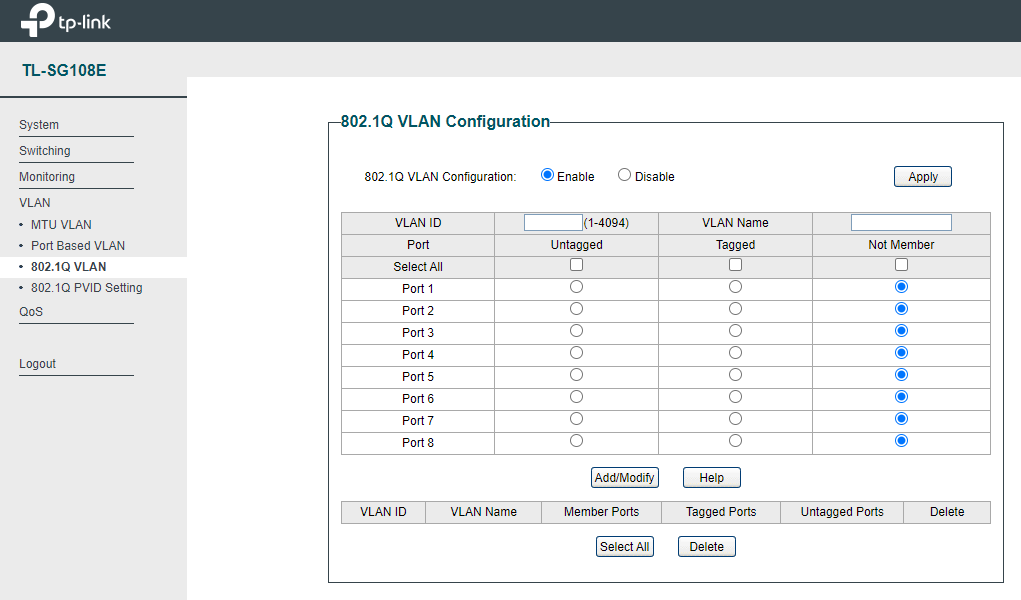

Для настройки VLAN находим раздел VLAN/802.1Q VLAN Активируем поддержку VLAN

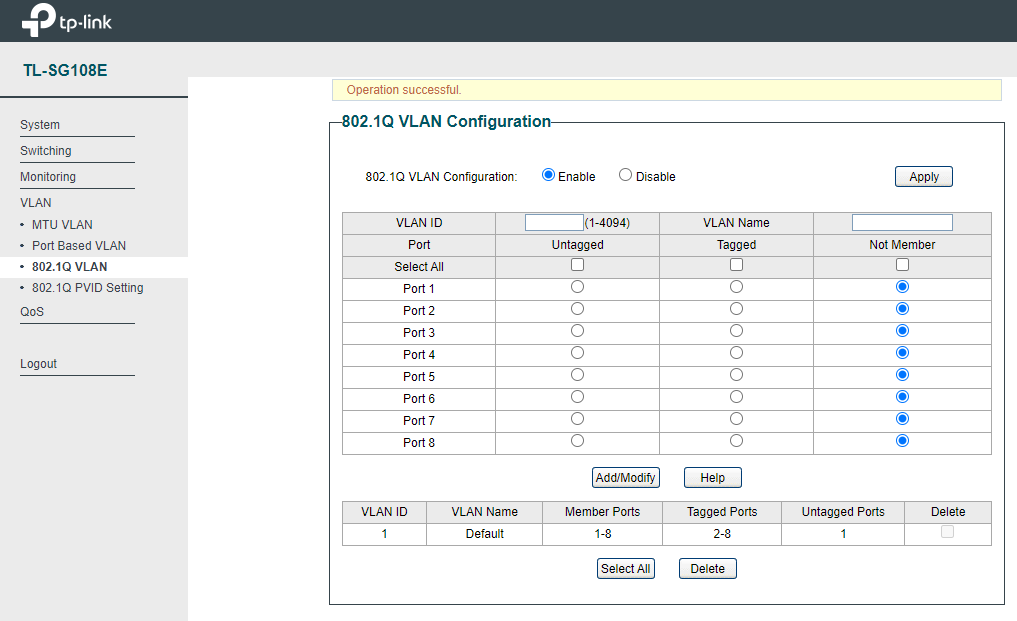

802.1Q VLAN Configuration:Enable

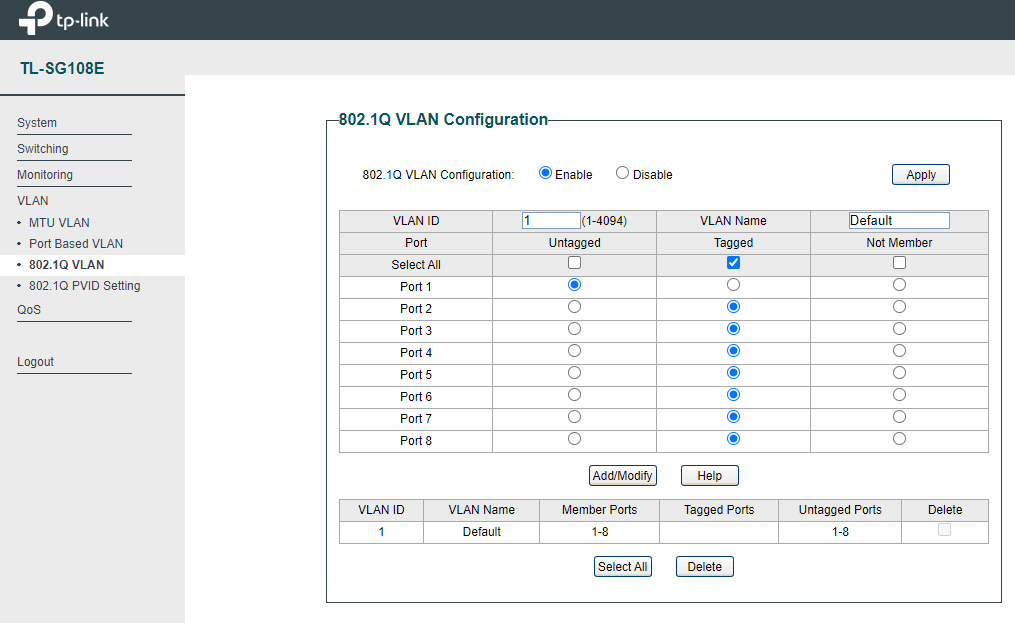

Есть одна особенность у данного коммутатора, VLAN ID 1 он остается под менеджмент, удалить/изменить нельзя можно только указать Untagged / Tagged / Not Member.

1 порт оставим под менеджмент Untagged,

2-8 порт Tagged хотелось бы оставить сделать Not Member но нельзя

Далее мне нужно еще пару vlan добавить 2 и 3

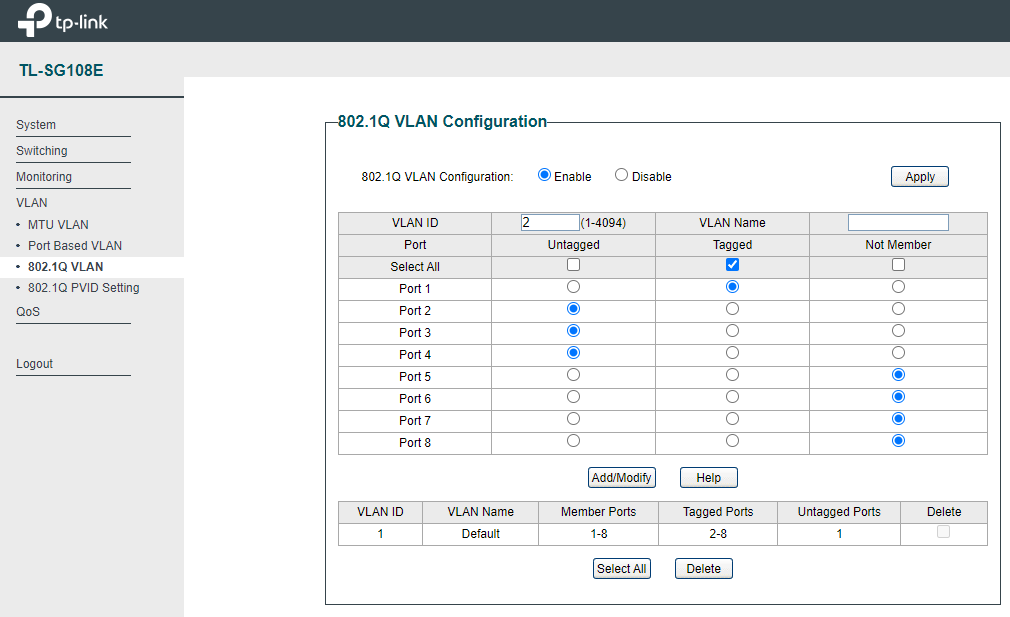

VLAN2 Порт 1 Tagged, 2,3,4 untagged, 5,6,7,8 Not Member.

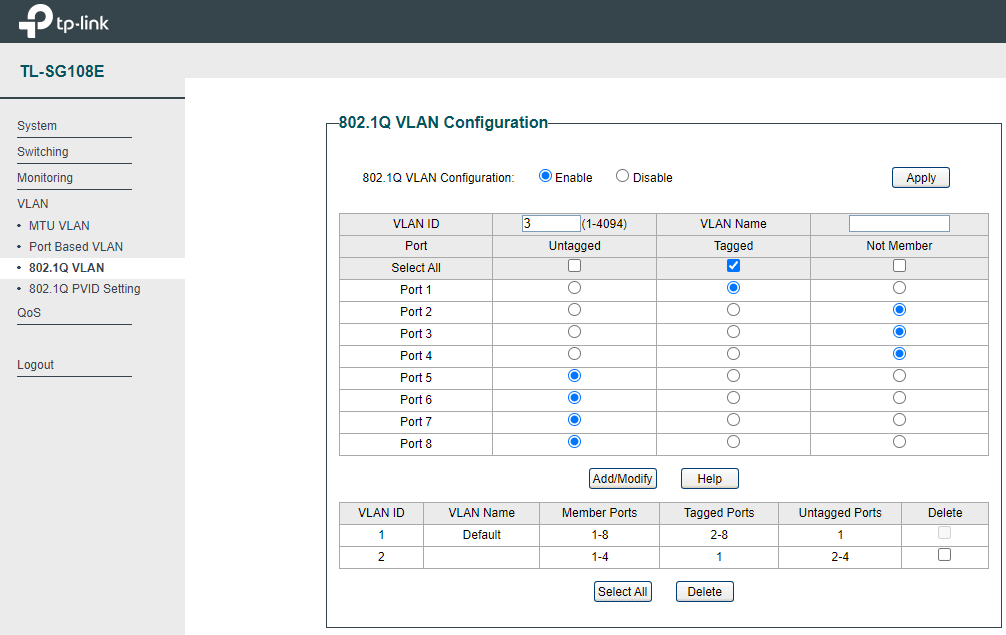

VLAN3 Порт 1 Tagged, 2,3,4 Not Member, 5,6,7,8 untagged.

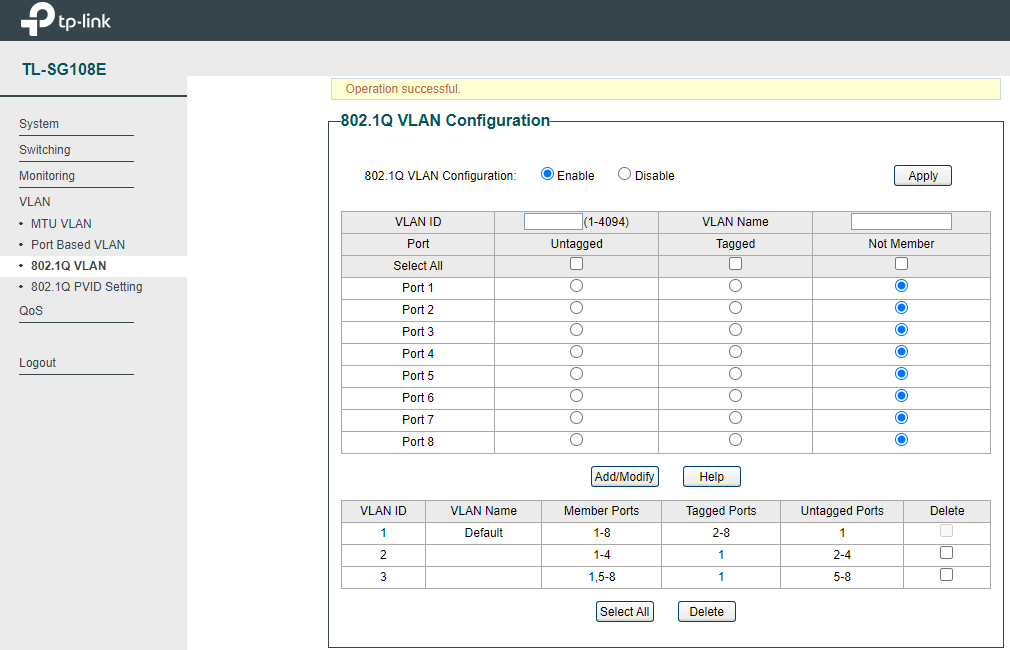

Вот кажется мы все прописали и все должно работать, но не будет)

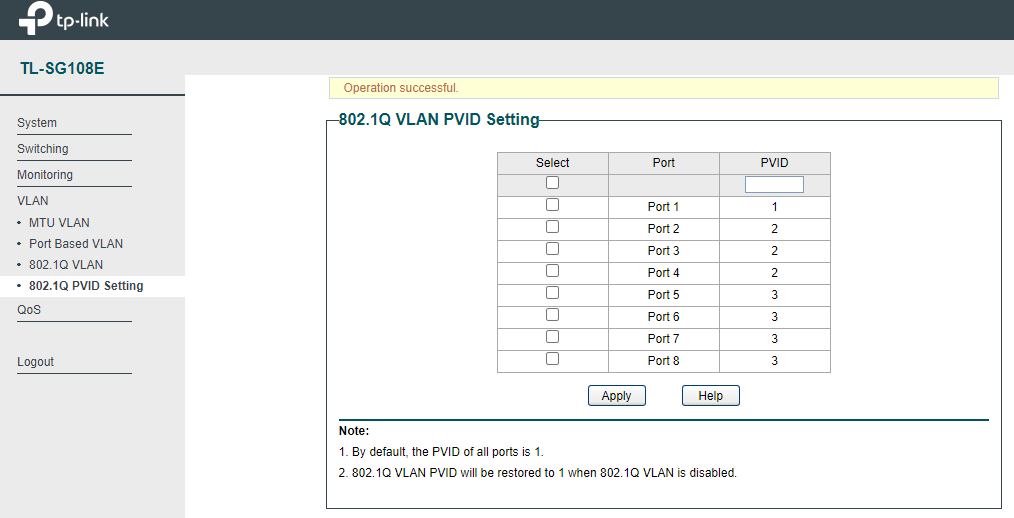

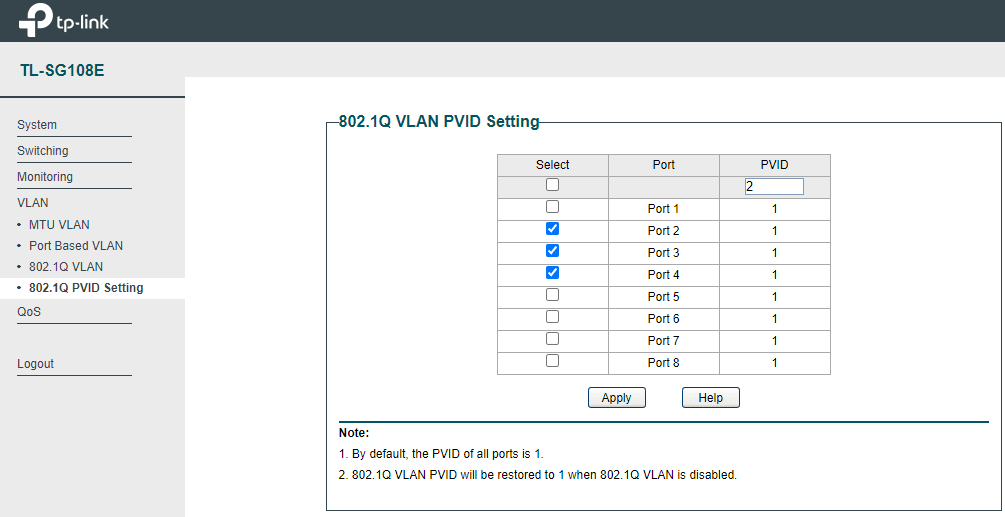

Открываем раздел 802.1Q VLAN PVID Setting и добавляем на каждый порт PVID первый порт не трогаем

Должно получиться:

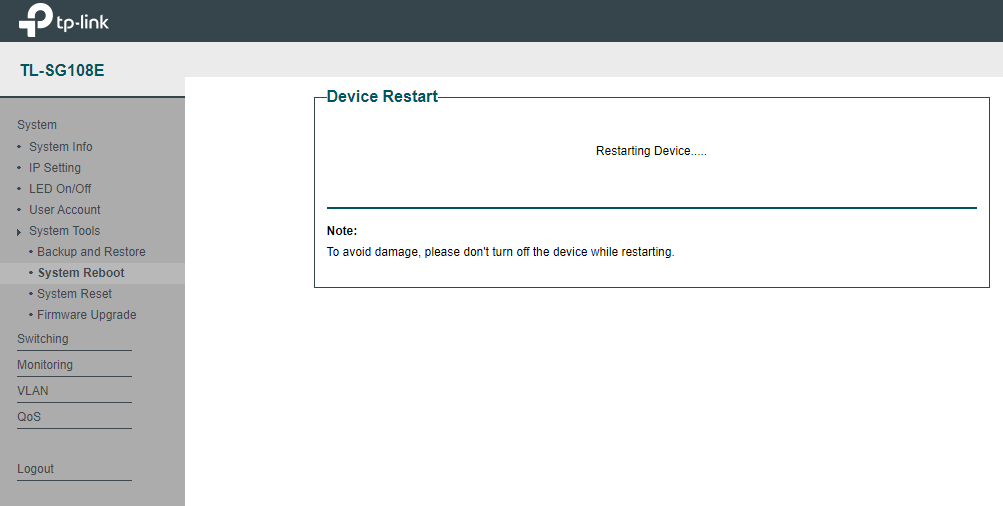

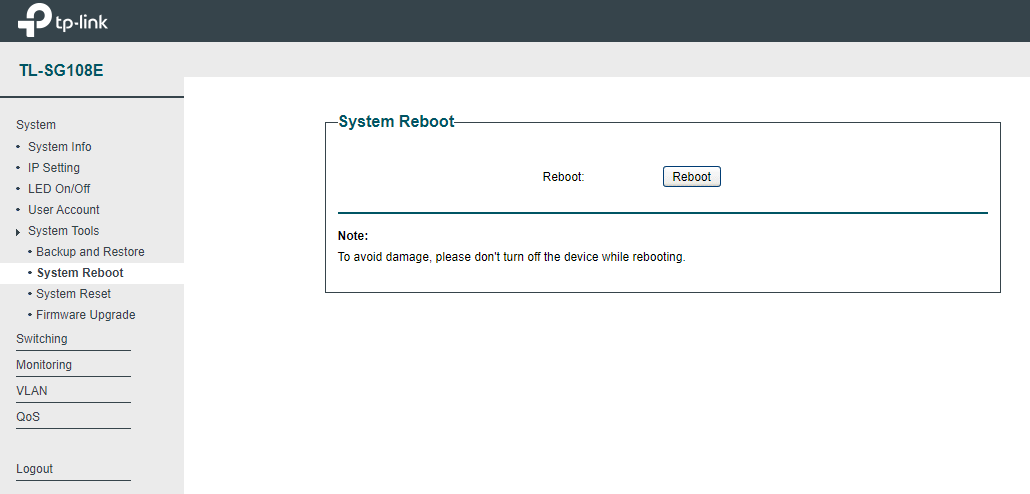

Для применения конфигурации требуется перезагрузить

Работает кривовато можно использовать в малом офисе или дома не более
